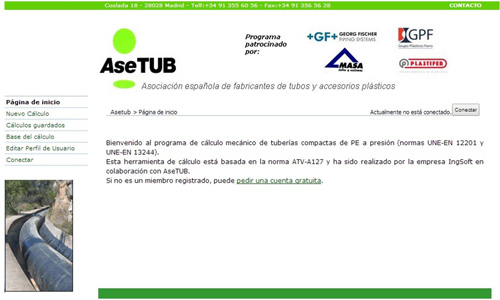

88A4El programa AseTUB-PE de cálculo mecánico en tubos de polietileno (PE) para conducción de agua a presión según la norma UNE-EN 12201, está basado principalmente en el documento ATV-DVWK-A 127: 2000 Cálculo estático de alcantarillas y conducciones de aguas residuales. Este programa, de libre acceso en la web de AseTUB,  ha sido realizado por la empresa alemana IngSoft en colaboración con AseTUB.

El programa de cálculo permite obtener acciones mecánicas, reflejar los resultados en informes e importar los mismos a formato .pdf.

De esta manera se facilita la realización de los cálculos previos a la ejecución de una instalación de manera rápida, sencilla y exacta, ahorrando tiempo en realizar largos cálculos o estimaciones aproximadas poco fiables.

El diseño del programa se ha realizado con el objetivo de resultar muy sencillo de utilizar, facilitando la modificación de los parámetros de cálculo o las condiciones del mismo en cualquier momento. El programa AseTUB-PE está estructurado básicamente en las dos secciones siguientes:

•    Sección de introducción de parámetros

En esta sección el usuario tiene acceso a las familias de parámetros que serán necesarios para el cálculo mecánico. Estas categorías son accesibles a través de un sistema de “botones”. Este tipo de interfaz persigue evita tener que introducir los parámetros de la instalación en distintas ventanas que siguen un orden preestablecido por el programa. De esta manera el acceso a las distintas familias de parámetros es rápido lo cual facilita el proceso de recalcular acciones.

Los pasos necesarios para introducir los parámetros necesarios para el cálculo son los indicados a continuación.
1: Datos del proyecto
2: Tramo
3: Tubo (Manual o Según tabla)
4: Cargas
5: Relleno
6: Instalación
7: Opciones avanzadas
8: Resumen general de resultados

El programa incluye una completa ayuda que orienta a resolver en cualquier instante las dudas sobre el manejo del programa o sobre los parámetros a utilizar en una instalación. En todo momento el programa muestra un sistema de “Ayuda en pantalla” que está formado por imágenes esquemáticas acompañadas de texto explicativo de los tipos de parámetros a utilizar en el cálculo. Así mismo, se incluye un archivo de ayuda con todos los detalles sobre la instalación, utilización y opciones disponibles en el programa.

88B

•    Sección de visualización de resultados

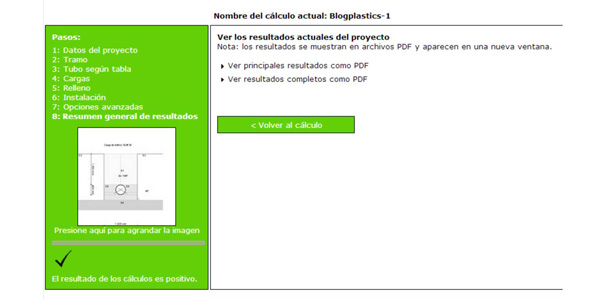

Tras introducir todos los parámetros necesarios para el cálculo mecánico, el programa procederá a calcular acciones. A continuación, si no se ha omitido ningún parámetro fundamental, el programa mostrará al usuario un resumen de las acciones calculadas indicando de manera muy visible si la instalación ha superado los criterios de seguridad establecidos. Una vez obtenidos los resultados, el programa permite imprimir informes de los mismos, exportarlos a formatos .pdf así como guardar los parámetros empleados para futuros cálculos.

Si quieres ver los resultados del cálculo Blogplastics-1 haz clic en la opción deseada:
Ver principales resultados como PDF – (Blogplastics-1a)
Ver resultados completos como PDF – (Blogplastics-1b)

>>> Entre otros resultados, se trata de comprobar que la deflexión por aplastamiento sea menor del 6% y que los coeficientes de seguridad por tracción, compresión e inestabilidad sean mayores de 2,5 respectivamente. Para que la instalación sea válida, es imprescindible que los parámetros de entrada utilizados para el cálculo coincidan con los parámetros de la instalación
