Diedrich y Gaube (Hoechst AG, Frankfurt) realizaron allá por 1970 estudios experimentales variando los parámetros de soldadura a tope, presión y temperatura, comprobando el comportamiento de la soldadura. El efecto del Índice de Fluidez (MFR) fue investigado por Diedrich y Kempe y publicados en 1980 en las normas o especificaciones técnicas DVS 2203-1, DVS 2205-1 y DVS 2207-1.
En 1980 en Alemania se puso en marcha un extenso programa con el objetivo de perfeccionar los parámetros de la soldadura a tope con placa calefactora utilizada para unir tuberías de polietileno de espesores superiores a 45 mm.
Varias universidades así como las industrias involucradas, (proveedores materias primas, fabricantes de tuberías y de accesorios, fabricantes de máquinas de soldar), trabajaron en los proyectos de investigación, dando lugar a las normas DVS correspondientes.

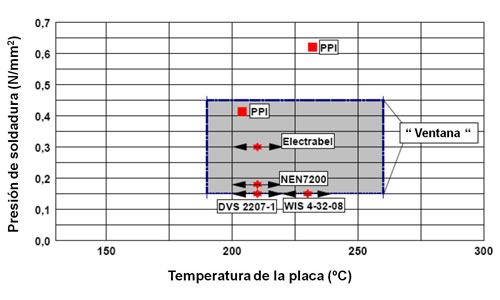

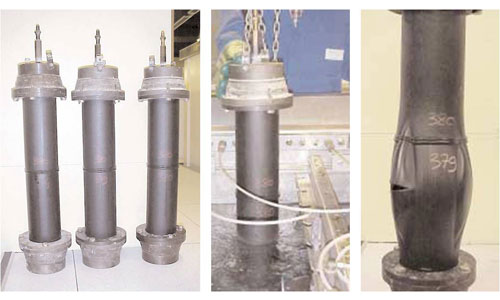

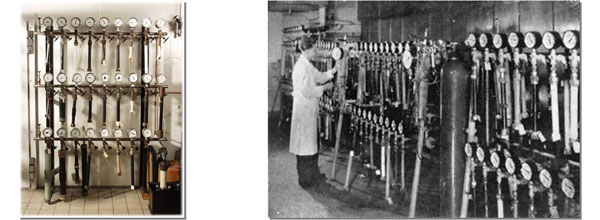

Las investigaciones internas de Hoechst, confirmaron que no se producía ningún efecto negativo en el comportamiento a largo plazo de las uniones de PE con placas calefactoras que estaban entre 190 °C y 260 °C de temperatura. La variación de la presión entre 0.15 N/mm² y 0.45 N/mm² también daba buenos resultados. Basándose en estos resultados se estableció una “ventana” para estos dos parámetros de soldadura a tope.

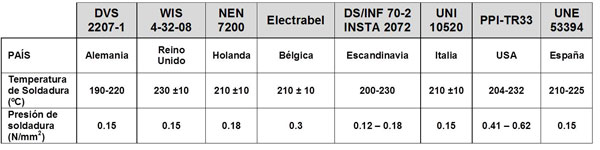

En base a esta “ventana”, distintos países adoptaron los parámetros definitivos de presión y temperatura de la placa para realizar las soldaduras a tope, incluyéndolos en las normas indicadas a continuación.
Las diferentes combinaciones de parámetros de soldadura a tope (excepto PPI-TR33) es cubierto por la ventana que indica el buen comportamiento a largo plazo de las soldaduras.
La última actualización de estos parámetros la encontramos en la ISO 21307 que intenta armonizar los 3 sistemas de soldadura a tope:
– Baja presión single: T = 200 – 245ºC y P = 0.17 N/mm2 (1.7 kg/cm2)
– Baja presión dual: T = 225 – 240ºC y P1 = 0.15 N/mm2 – P4 = 0.025 N/mm2
– Alta presión single: T = 200 – 230ºC y P = 0.52 N/mm2 (5.2 kg/cm2)
En general podemos decir que pequeñas variaciones de la temperatura de la placa y de la presión tienen muy poca influencia en la calidad de las uniones soldadas. Por ejemplo en lo que ahora llamaríamos “Baja presión single” se está soldando a una presión de 0.15 N/mm2 en lugar de hacerlo a 0.17 N/mm2 tal y como indica la ISO 21307.
Lyondell Basell es la compañía que ha sustituido de alguna forma a la antigua Hoechst.
>>> Si te ha gustado este post deja un comentario y si tienes información que amplíe lo aquí indicado, dínoslo.
