  • Realización de la zanja

Se excavará hasta la línea de la rasante siempre que el terreno sea uniforme; si quedan al descubierto elementos rígidos tales como piedras, rocas, fábricas antiguas, etc., será necesario excavar por debajo de la rasante para efectuar un relleno posterior.

El material procedente de la excavación se apilará lo suficientemente alejado del borde de las zanjas para evitar el desmoronamiento de éstas o que el desprendimiento del mismo pueda poner en peligro a los trabajadores.

El relleno de las excavaciones complementarias realizadas por debajo de la rasante se regularizará dejando una rasante uniforme. El relleno se realizará preferentemente con arena suelta, grava o piedra machacada, siempre que el tamaño máximo de ésta no exceda de 2 cm. Se evitará el empleo de tierras inadecuadas. Estos rellenos se apisonarán cuidadosamente y se regularizará su superficie.

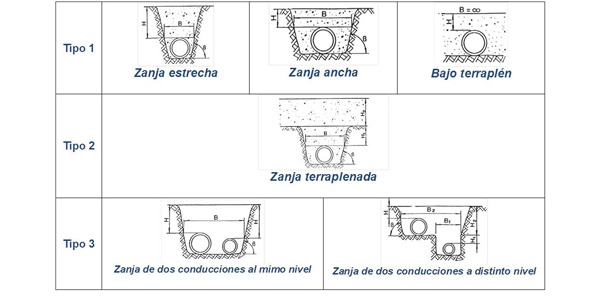

  • Tipos de zanja

80b

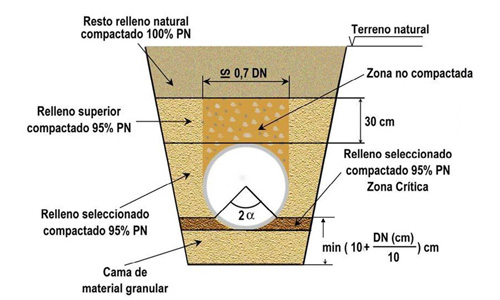

  • Relleno de la zanja

Una vez colocada la tubería, el relleno de la zanja se compactará por tongadas sucesivas. Las primeras tongadas hasta unos 30 cm por encima de la generatriz superior del tubo se harán evitando colocar piedras o gravas con diámetros superiores a 2 cm y con un grado de compactación no menor del 95 % del Proctor Normal. Las restantes podrán contener material más grueso, recomendándose, sin embargo, no emplear elementos superiores a los 20 cm. y con un grado de compactación del 100 por 100 del Proctor Normal.

Se tendrá especial cuidado en el procedimiento empleado para terraplenar zanjas y consolidar rellenos, de forma que no se produzcan movimientos de las tuberías. No se rellenarán las zanjas en tiempo de grandes heladas o con material helado.

El comportamiento a largo plazo de cualquier tubería, está directamente relacionado con la calidad del montaje y de los materiales utilizados en la instalación del producto. Es necesario seguir escrupulosamente los pasos indicados y realizar una supervisión competente en todas las fases del montaje.

80c

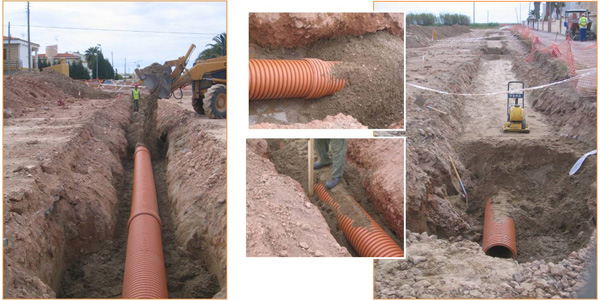

  •  Profundidad de la zanja

La profundidad mínima de la zanja se determinará de forma que las tuberías resulten protegidas de los efectos del tráfico y cargas exteriores, así como para preservarlas de las variaciones de temperatura del medio ambiente. Para ello se deberá tener en cuenta la situación de la tubería (según sea bajo calzada o lugar de tráfico más o menos intenso, o bajo aceras o lugar sin tráfico), el tipo de relleno, la pavimentación si existe, la forma y calidad del lecho de apoyo, la naturaleza de las tierras, etc.

Como norma general bajo las calzadas o en terreno de tráfico rodado posible, la profundidad mínima será tal que la generatriz superior de la tubería quede por lo menos a 0.8 m de la superficie; en aceras o lugares sin tráfico rodado puede disminuirse este recubrimiento a 0,6 m Si el recubrimiento indicado como mínimo no pudiera respetarse por razones topográficas, por otras canalizaciones, etc., se tomarán las medidas de protección necesarias.

Las conducciones de saneamiento se situarán en un plano inferior a las de abastecimiento, con distancias vertical y horizontal entre una y otra no inferior a 1 m. Si estas condiciones no pudieran mantenerse justificadamente o fuera preciso cruces con otras canalizaciones, deberán adoptarse precauciones especiales.

  • Anchura de la zanja

El ancho de la zanja depende del tamaño de los tubos, profundidad de la zanja, taludes de las paredes laterales, naturaleza del terreno y consiguiente necesidad o no de entibación, etc.; como norma general la anchura mínima no debe ser inferior a 0,7 m y se debe dejar un espacio de 0,25 m a cada lado del tubo, para poder compactar los riñones de los tubos.

>>> La Rigidez del tubo adquiere su mayor importancia durante el periodo de instalación y compactación, donde ligeras desviaciones de los códigos de buena práctica pueden ocurrir. Deja un comentario.
